Dialogelemente

enaio® 11.10

Dialogelemente legen Sie mit Hilfe der Symbolleiste Dialogelemente an.

Sie klicken auf ein Typsymbol und klicken dann auf die Maske. Ein Dialogelement des entsprechenden Typs wird angelegt, die Eigenschaften werden im Eigenschaftsfenster angezeigt und können dort bearbeitet werden.

Folgende Typen von Dialogelementen können Sie anlegen:

	Textfeld	Maskenfeld, in das Benutzer Daten eintragen.
	Kontrollkästchen	Kontrollkästchen werden mit der Maus markiert.
	Optionsschaltflächen	Mehrere Optionsschaltflächen werden in einem Gruppenfeld gruppiert. Eine Option kann der Benutzer wählen.
	Gruppenfelder	Gruppenfelder gruppieren Optionsschaltflächen. Gruppenfelder können ebenfalls als rein grafische Elemente verwendet werden.
	Schaltfläche	Schaltflächen können über den Eventeditor Skripte zugeordnet werden. Die Skripte werden über die Schaltfläche gestartet.
	Statisches Textfeld	Statische Textfelder sind rein grafische Elemente.
	Grafik	Grafiken sind ebenfalls rein grafische Elemente.
	Tabelle	Für Tabellen definieren Sie die Spalten. Benutzer können beliebig viele Zeilen anlegen.
	Pagecontrol	Über Registerkarten können Sie Dialogelemente übersichtlich gruppieren.
	Webcontrol	Fenster auf der Maske, in dem eine URL aufgerufen wird.

Textfeld

Textfelder haben folgende Eigenschaften:

Name	Name, der auf der Maske angezeigt wird. Lokalisierbar. Der Name muss für die Maske eindeutig sein.
Feldlänge	Die maximale Anzahl an Zeichen für das Feld. Der Wert '0' gibt keine maximale Anzahl von Zeichen vor. Für zugeordnete String-Variablen muss im Projekt geprüft werden, bis zu welcher Größe Daten in Prozessen verarbeitet werden können.
Interner Name	Eindeutiger Name, der in Skripten verwendet wird.
Position/Größe	Position und Größe des Dialogelements gestalten Sie einfach mit Hilfe der Layoutfunktionen.
Einschränkung	Mit einer Einschränkung durch eine Maske geben Sie für die Indexierung eine Struktur vor. Die Maskendefinition tragen Sie in die Zeile Maske ein.
Pflichtfeld	Ein Pflichtfeld muss vom Benutzer ausgefüllt werden. Es ist auf der Maske unterstrichen.
schreibgeschützt	Felder mit der Eigenschaft schreibgeschützt können von keinem Benutzer bearbeitet werden. Sie können beispielsweise durch AddOns und Skripte ausgefüllt werden.
kontrolliert durch Crosscheck	Felder mit der Eigenschaft kontrolliert durch Crosscheck werden über Strukturbaumkataloge oder über AddOns angesprochen und ausgefüllt.
Katalog	Textfeldern können Sie Kataloge und AddOns zuordnen. Wählen Sie aus der Liste in der Zeile einen Katalogtyp oder ein AddOn.
AddOn automatisch abfahren	Einige AddOns können beim Speichern oder Weiterleiten automatisch ausgeführt werden, falls der Benutzer das nicht bereits selbst getan hat.
Textfeldtyp	Textfelder können einzeilig oder mehrzeilig sein. Ein mehrzeiliges Textfeld ist für längeren Text, besonders für frei formulierte Textpassagen, sinnvoll.
Beschriftung sichtbar	Die Beschriftung von Textfeldern auf Masken können Sie ausblenden.
Tabulatorposition	Die Tabulatorposition des Elements auf der Maske ist in dieser Zeile eingetragen. Die Position ändern Sie über die Layoutfunktionen.
Tooltiptext	Der hier eingetragene Text wird als Tooltip angezeigt, wenn der Benutzer sich mit der Maus über dem Element befindet.
Textfarbe	Die Textfarbe für die Einträge geben Sie über den Standard-Farbauswahldialog an.
Katalog-Tooltiptext	Einer Katalog- oder AddOn-Schaltfläche können Sie einen Tooltip zuordnen.

Kontrollkästchen

Kontrollkästchen haben folgende Eigenschaften:

Name	Name, der auf der Maske angezeigt wird. Lokalisierbar. Der Name muss für die Maske eindeutig sein.
Interner Name	Eindeutiger Name, der in Skripten verwendet wird.
Position/Größe	Position und Größe des Dialogelements gestalten Sie einfach mit Hilfe der Layoutfunktionen.
schreibgeschützt	Felder mit der Eigenschaft schreibgeschützt können von keinem Benutzer bearbeitet werden. Sie können beispielsweise durch AddOns und Skripte ausgefüllt werden.
Tabulatorposition	Die Tabulatorposition des Elements auf der Maske ist in dieser Zeile eingetragen. Die Position ändern Sie über die Layoutfunktionen.
Tooltiptext	Der hier eingetragene Text wird als Tooltip angezeigt, wenn der Benutzer sich mit der Maus über dem Element befindet.

Die Bezeichnung von Kontrollkästchen kann nicht ausgeblendet oder unabhängig vom Markierungsfeld positioniert werden. Sie wird immer rechts vom markierbaren Feld gesetzt.

Optionsschaltflächen

Optionsschaltflächen müssen immer innerhalb von Gruppenfeldern positioniert werden und benötigen mit dem Gruppenfeld als erstem eine aufeinanderfolgende Tabulatorposition.

Optionsschaltflächen haben folgende Eigenschaften:

Name	Name, der auf der Maske angezeigt wird. Lokalisierbar. Der Name muss für die Maske eindeutig sein.
Interner Name	Eindeutiger Name, der in Skripten verwendet wird.
Position/Größe	Position und Größe des Dialogelements gestalten Sie einfach mit Hilfe der Layoutfunktionen.
schreibgeschützt	Felder mit der Eigenschaft schreibgeschützt können von keinem Benutzer bearbeitet werden. Sie können beispielsweise durch AddOns und Skripte ausgefüllt werden.
Tabulatorposition	Die Tabulatorposition des Elements auf der Maske ist in dieser Zeile eingetragen. Die Position ändern Sie über die Layoutfunktionen.
Tooltiptext	Der hier eingetragene Text wird als Tooltip angezeigt, wenn der Benutzer sich mit der Maus über dem Element befindet.

Wie bei Kontrollfeldern, kann die Bezeichnung von Optionsschaltflächen nicht ausgeblendet oder unabhängig vom Markierungsfeld positioniert werden. Sie wird immer rechts vom markierbaren Feld gesetzt.

Gruppenfelder

Gruppenfelder haben folgende Eigenschaften:

Name	Name, der auf der Maske angezeigt wird. Lokalisierbar. Der Name muss für die Maske eindeutig sein.
Interner Name	Eindeutiger Name, der in Skripten verwendet wird.
Position/Größe	Position und Größe des Dialogelements gestalten Sie einfach mit Hilfe der Layoutfunktionen.
Beschriftung sichtbar	Die Beschriftung können Sie ein- oder ausblenden.
Tabulatorposition	Die Tabulatorposition des Elements auf der Maske ist in dieser Zeile eingetragen. Die Position ändern Sie über die Layoutfunktionen.

Optionsschaltflächen müssen immer innerhalb von Gruppenfeldern positioniert werden und benötigen mit dem Gruppenfeld als erstem eine aufeinanderfolgende Tabulatorposition.

Schaltfläche

Schaltflächen haben folgende Eigenschaften:

Name	Name der Schaltfläche. Lokalisierbar. Wenn ein Icon angegeben ist, dann wird das Icon statt es Namens angezeigt.
Interner Name	Eindeutiger Name, der in Skripten verwendet wird.
Position/Größe	Position und Größe des Dialogelements gestalten Sie einfach mit Hilfe der Layoutfunktionen.
Tabulatorposition	Die Tabulatorposition des Elements auf der Maske ist in dieser Zeile eingetragen. Die Position ändern Sie über die Layoutfunktionen.
Icon	Schaltflächen können Icons zugeordnet werden. Lokalisierbar.
Tooltiptext	Der hier eingetragene Text wird als Tooltip angezeigt, wenn der Benutzer sich mit der Maus über dem Element befindet.

Statisches Textfeld

Statische Textfelder haben folgende Eigenschaften:

Name	Name des Statischen Textfelds. Lokalisierbar. Der Name wird auf der Maske angezeigt.
Interner Name	Eindeutiger Name, der in Skripten verwendet wird.
Position/Größe	Position und Größe des Dialogelements gestalten Sie einfach mit Hilfe der Layoutfunktionen.
Ausrichtung Beschriftung	Ausrichtung des Namens im Textfeld.
Tabulatorposition	Die Tabulatorposition des Elements auf der Maske ist in dieser Zeile eingetragen. Die Position ändern Sie über die Layoutfunktionen.

Grafik

Grafiken haben folgende Eigenschaften:

Name	Name, der auf der Maske angezeigt wird. Lokalisierbar.
Interner Name	Eindeutiger Name, der in Skripten verwendet wird.
Position/Größe	Position und Größe des Dialogelements gestalten Sie einfach mit Hilfe der Layoutfunktionen.
Tabulatorposition	Die Tabulatorposition des Elements auf der Maske ist in dieser Zeile eingetragen. Die Position ändern Sie über die Layoutfunktionen.
Pfad	Sie geben den Pfad zur Grafik an. Über die Pfadnotation muss von allen Arbeitsplätzen aus auf die Grafik zugegriffen werden können.

Tabelle

Auf der Registerkarte Eigenschaften gebe Sie Folgendes an:

Name	Name, der auf der Maske angezeigt wird. Lokalisierbar. Der Name muss für die Maske eindeutig sein.
Interner Name	Eindeutiger Name, der in Skripten verwendet wird.
Position/Größe	Position und Größe des Dialogelements gestalten Sie einfach mit Hilfe der Layoutfunktionen.
Tabulatorposition	Die Tabulatorposition des Elements auf der Maske ist in dieser Zeile eingetragen. Die Position ändern Sie über die Layoutfunktionen.
Tooltiptext	Der hier eingetragene Text wird als Tooltip angezeigt, wenn der Benutzer sich mit der Maus über dem Element befindet.

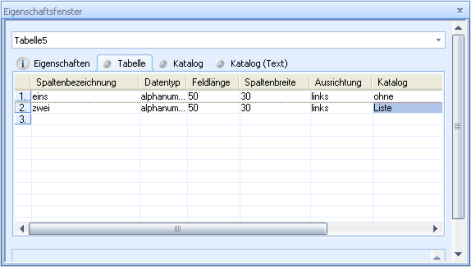

Auf der Registerkarte Tabelle definieren Sie die Spalten:

Sie geben für jede gewünschte Spalte der Tabelle eine Spaltenbezeichnung an, einen Datentyp und geben mit der maximalen Feldlänge die maximale Anzahl der Zeichen an, die der Benutzer in einer Zelle eintragen kann.

In Unicode-Installationen werden Daten als UTF-16 abgelegt, damit steht hier nur die halbe Maximalgröße zur Verfügung.
Die maximale Feldlänge wird nur bei der Zuordnung von String-Variable beachtet. Spalten des Datentyps 'Datum' und Datums-Variablen haben immer eine Länge von 10 Zeichen.

Sie geben für das Layout die Spaltenbreite auf der Maske an und wählen über ein Listenfeld eine Ausrichtung für den Inhalt der Spalte. Jede Spalte kann die Eigenschaft schreibgeschützt erhalten.

Über die Spalte Katalog geben Sie für Tabellenspalten an, ob Sie einen Listenkatalog einrichten wollen.

Listenkataloge richten Sie über die Registerkarte Katalog oder Katalog(Text) ein.

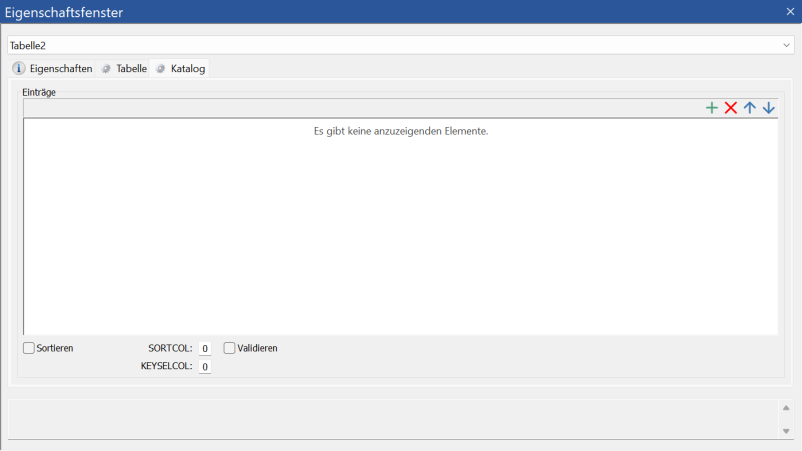

Auf der Registerkarte Katalog tragen Sie für die gewählte Spalte in das Feld zeilenweise die Listenwerte ein. Eine neue Zeile fügen Sie über das Zeilen-Symbol oder die Taste Einfügen hinzu. Listenwerte verschieben Sie mit den Pfeil-Symbolen in der Reihenfolge nach oben oder nach unten. Über die Taste oder die Schaltfläche Entfernen löschen Sie Zeilen.

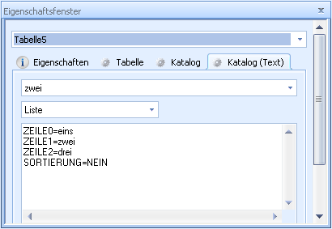

Über die Registerkarte Katalog(Text) können Sie ebenfalls Listenkataloge erstellen.

Dazu verwenden Sie die folgende Syntax:

Zeilen='Eintrag'

Jeden Eintrag schreiben Sie in eine eigene Zeile, die Zeilen werden durchgehend nummeriert, die Nummerierung beginnt mit '0'.

Für einen Zeilenumbruch verwenden Sie die Tastenkombination Strg+Enter.

Pagecontrol

Auf der Registerkarte Eigenschaften gebe Sie Folgendes an:

Name	Der Name muss für die Maske eindeutig sein. Er wird auf dem Reiter angezeigt. Lokalisierbar.
Interner Name	Eindeutiger Name, der in Skripten verwendet wird.
Position/Größe	Position und Größe des Dialogelements gestalten Sie einfach mit Hilfe der Layoutfunktionen.
Tabulatorposition	Die Tabulatorposition des Elements auf der Maske ist in dieser Zeile eingetragen. Die Position ändern Sie über die Layoutfunktionen.
Seitennummer	Die Seitennummer gibt die Reihenfolge der Seiten von links nach rechts an.

Beim Anlegen wird eine Registerkarte erzeugt. Weiter fügen Sie über das Kontextmenü des Reiters hinzu.

Auf der Registerkarte fügen Sie dann Dialogelemente ein, aber keine weiteren Pagecontrols.

Webcontrol

Webcontrols haben folgende Eigenschaften:

Name	Name, der auf der Maske angezeigt wird. Lokalisierbar.
Interner Name	Eindeutiger Name, der in Skripten verwendet wird.
Position/Größe	Position und Größe des Dialogelements gestalten Sie einfach mit Hilfe der Layoutfunktionen.
Tabulatorposition	Die Tabulatorposition des Elements auf der Maske ist in dieser Zeile eingetragen. Die Position ändern Sie über die Layoutfunktionen.
URL	URL, die im Webcontrol aufgerufen wird. Lokalisierbar.
